ЩЗИП-Н1-М285-IP54-УХЛ1

Щиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП^® с установленными УЗИП класса испытаний I+II ЩЗИП-Н1-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты трехфазной многофидерной электроустановки переменного тока от воздействия импульсных перенапряжений, вызванных прямыми ударами молний в систему внешней молниезащиты объекта или наводками от удаленных ударов молний и коммутационными процессами в сетях электропитания переменного тока напряжением 380 В.

Применяется для защиты оборудования объектов промышленного назначения:
- распределительных устройств;
- вводов в подстанции и прочие промышленные здания;
- блок-контейнеров и т.д.

ЩЗИП-Н1-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты трехфазной многофидерной электроустановки переменного тока:
- Выпускается на рабочее напряжение Uo = 380 В АС, ток нагрузки варьируемый (в зависимости от технического задания), тип системы заземления - TN-S;

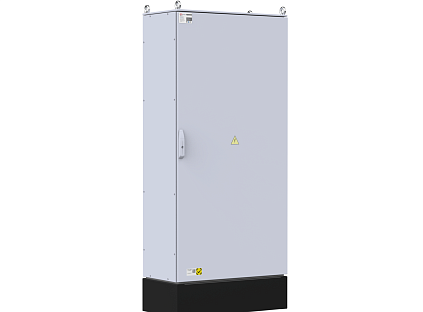

- Конструктивно выполнен в металлическом напольном корпусе размером 800*1600*400 мм с цоколем 200 мм со степенью защиты оболочки IP54 (возможны иные размеры);
- Климатическое исполнение щитка – УХЛ1;
- Ввод-вывод кабелей в ЩЗИП^® может производиться снизу или сверху через кабельные ввода;
- Подключение нагрузки – последовательное (питающий кабель заводится на одни клеммы ЩЗИП и отходящие линии выводятся с других клемм ЩЗИП);
- Подключение УЗИП осуществляется параллельно отходящим фидерам;
- Установлены однофазные и трехфазные УЗИП (в зависимости от технического задания) класса испытаний I+II ограничительного типа, способное отводить импульсы тока амплитудой I_imp(10/350) = 20 кА и снижать уровень перенапряжения до безопасного значения U_p < 1.3 кВ.
- Сигнал аварийного состояния УЗИП передается на светосигнальную лампу, размещенную на дверце шкафа;
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;
